Güvenlik Monitörleri

Sistemde kullanılan ekipmanlara göre monitör seçimi önem kazanır. Sistemde birden fazla kamera varsa ekranı bölmek için quad veya multiplexer kullanılır, bu durumda ekran boyunun büyütülmesi gereklidir.

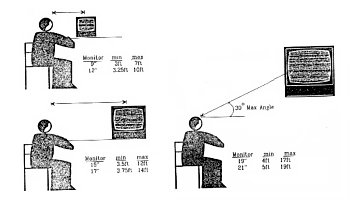

Tam ekran izlemek için 9” veya 12” monitör yeterliyken quad ekran için 14” veya 15”, 9’lu ve 16 lı ekran formatları için 17” veya 21” monitör kullanmak gereklidir.

Bir monitördeki görüntüyü başka bir monitörde kullanmak için arkasındaki sonlandırma anahtarı Hİ - Z konumuna alınmalıdır. İkinci monitörde bu anahtar 75 ohm konumunda alınmalıdır.

Sonlandırma hataları topraklama hataları veya monitörlerin yerlerinin ve boyutlarının yanlış seçilmesi monitörlerde ilgili yapılan en genel hatadır.




















Kaynak
bilgielektronik.com.tr
